Product attributes

1

Rated working pressure

PN

1.0-1.6Mpa

2

Test pressure

shell

1.5-2.4Mpa

seal

1.1-1.76Mpa

3

working temperature

T

0-100℃

4

Applicable media

Freshwater, sea water,
 air, weak acids and bases, etc.

NO

Name

Texture of material

NO

Name

Texture of material

1

handwheel

cast iron

8

Upper valve shaft

304、316、416stainless steel

2

Connecting bolt

Stainless steel

9

Seat backrest

Phenolic Resin and Aluminum Alloy

3

O-ring

NBR

10

Valve plate

QT450 nickel plating, QT450 nylon coating,

aluminumbronze, 304, 316, 316L, 2507, 1.4469, 1.4529

4

Anti-backlash clip spring

50#Manganese Steel

11

Backstop rod

UPVC、45#

5

Backstop ring

45#Galvanizing

12

Lower shaft

416不锈钢、 45#carbon steel

6

Round gasket

45#Galvanizing

13

Seat rubber

EPDM、NBR、FTFE、silica gel, fluorine gel

7

Lubricating sleeve

Teflon

14

valve body

304、316、316Lstainless steel

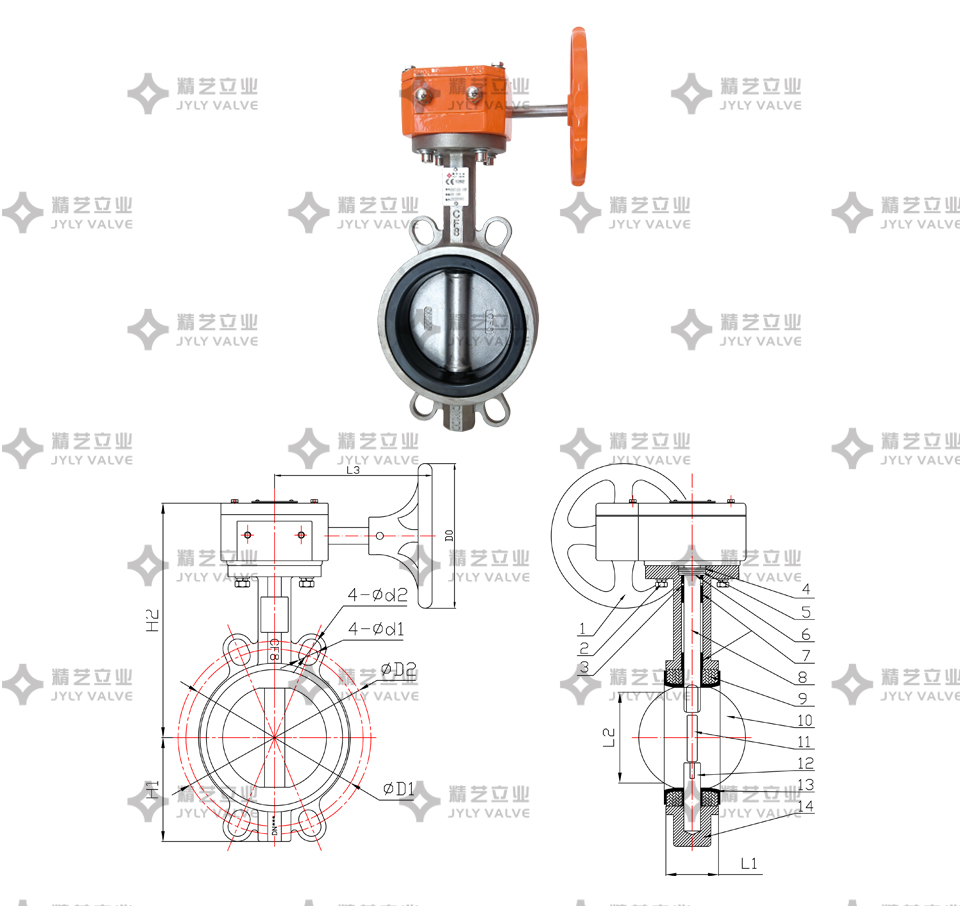

DN

ΦD1/ΦD2

4-Φd1/∮d2

H1

H2

L1

L2

L3

D0

DN50

107.00

19.00

61

195

42

32

148

136

125.00

19.00

DN65

119.00

19.00

82

212

45

47

148

137

145.00

19.00

DN80

154.50

23.00

94

224

, 45

148

138

155.75

24.00

DN100

175.00

19.00

105

240

52.1

91

148

139

190.50

19.00

DN125

210.00

23.00

123

259

55

112

148

140

216.00

23.00

DN150

240.25

23.50

137

280

56

146

148

141

240.25

23.50

DN200

292.00

24.60

164

319

61

194

193

263

296.00

25.00

DN250

357.00

30.00

195

358

66

242

193

263

357.00

30.00

DN300

400.00

25.00

232

389

77

292

210

263

432.00

26.00

DN350

460.00

23.00

264

444

77

325

210

263

470.00

26.00

DN400

515.00

26.00

325

487

87

380

301

400

525.00

30.00

DN450

565.00

26.00

330

567

105

428

220

300

585.00

30.00

DN500

620.00

26.00

363

655

13, 0

317

300

650.00

33.00

DN600

725.00

20-Φ30

459

748

152

573

334

300

770.00

20-Φ36
