气动调节阀
产品介绍:

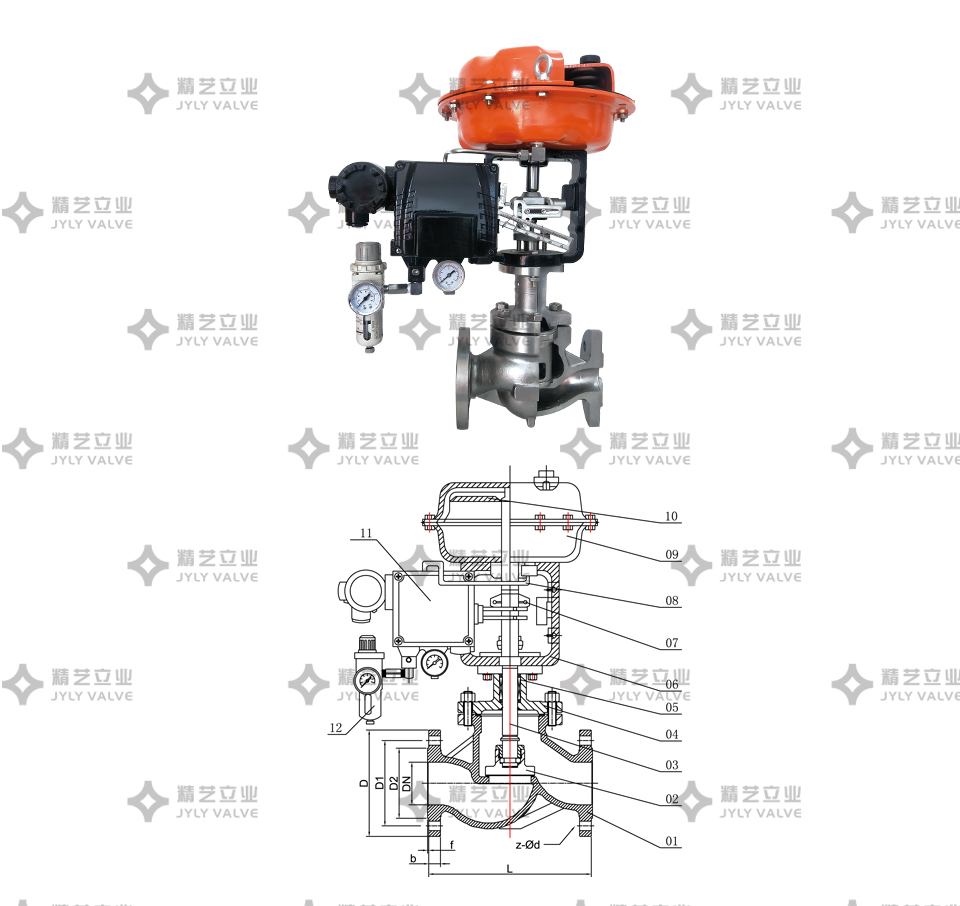

| 主要零部件材料 | ||
| 序号 | 名称 | 材质 |
| 1 | 阀体 | 不锈钢、WCB |
| 2 | 阀芯 | 不锈钢、WCB |
| 3 | 阀轴 | 不锈钢 |
| 4 | 压盖 | 不锈钢、WCB |
| 5 | 填料 | 聚四佛乙烯、石墨 |
| 6 | 支架 | 不锈钢、WCB |
| 7 | 调节指针 | |
| 8 | 气流导管 | 铜 |
| 9 | 气动执行机构 | 45# |
| 10 | 膜瓣 | EPDM |
| 11 | 定位器 | |
| 12 | 过滤器 | |
| 公称通径（mm） | G³/4" | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||||||||||||||||
| 阀座直径（mm） | 3 4 5 6 7 8 | 10 | 12 | 15 | 20 | 20 | 25 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | |||
| 额定流量 系数KV |
直线 | 0.08 0.12 0.20 0.32 0.50 0.80 |
1.8 | 2.8 | 4.4 | 6.9 | 6.9 | 11 | 11 | 17.6 | 27.5 | 17.6 | 27.5 | 44 | 27.5 | 44 | 69 | 44 | 69 | 110 | 69 | 110 | 176 | 176 | 275 | 440 | 275 | 440 | 690 | 1000 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 6.3 | 10 | 10 | 16 | 25 | 16 | 25 | 40 | 25 | 40 | 63 | 40 | 63 | 100 | 63 | 100 | 160 | 160 | 250 | 400 | 250 | 400 | 630 | 900 | 1440 | ||
| 额定行程（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||||||||||
| 薄膜有效面积Cm² | 220 | 350 | 560 | 900 | 1400 | ||||||||||||||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||||||||||||||||||
| 固有可调比 | 50 ： 1 | ||||||||||||||||||||||||||||||
| 公称压力Mpa | 0.6 1.6 4.0 6.4 （ANSI125 150 300 600Lb)(JIS10 16 20 30 40K) | ||||||||||||||||||||||||||||||
| 工作温度℃ | -20~+200 -40~+250 -40~+450 -60~+450 | ||||||||||||||||||||||||||||||
| 环境温度℃ | -40~+85 | ||||||||||||||||||||||||||||||
| 气源压力Mpa | 0.14（0.25 0.4） | ||||||||||||||||||||||||||||||
| 弹簧范围Kpa | 20~100（40~200 80~40 20~60 60~100） | ||||||||||||||||||||||||||||||
| 接管尺寸 | 内螺纹M10*1 | ||||||||||||||||||||||||||||||
